Горелки газовые микродиффуззионные блочные серии МДГГ предназначены для:

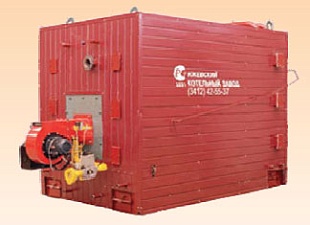

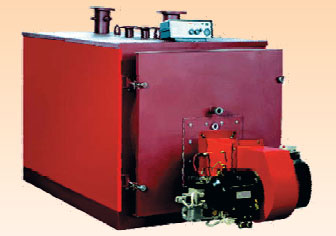

- котлов паровых и водогрейных;
- котлов гипсоварочных;
- воздухонагревателей;

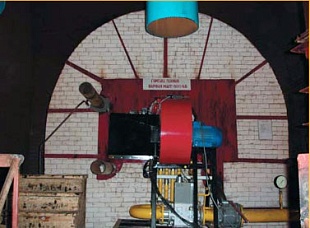

- технологических процессов: обжига различных материалов (сульфидов, пирита, полимерной глины, клинкера, кирпича, керамики, извести, известняка и пр.) и изделий (глиняных, гончарных, керамических, металлических и пр.); отжига сталей.
Горелки МДГГ работают на газах:
- природном, сжиженном
- коксодоменных
- синтетических
- попутных и газах при дегазации угля
Горелки МДГГ соответствуют ГОСТ 21204-83, ГОСТ Р 50591-93, ТУ 3696-002-20601262-01.
Преимущества:
- снижение расходов газа на 5-10 % в котлах, в печах до 15 %;
- экологическая чистота и малое энергопотребление;
- высокий коэффициент регулирования и цифровая технология управления;
- короткий факел, позволяющий уменьшить топку;
- автоматика горелки обеспечивает самодиагностику горелки;
- автоматический запуск горелки по заданной программе;
- автоматическое поддержание заданной тепловой мощности;
- имеет возможность контроля;
- архивирование параметров технологического агрегата.
Охрана окружающей среды:
- низкий уровень шума горелки;
- новая технология сжигания газообразного топлива, позволяющая снизить до 3-х раз уровень выбросов NOx.
Управление горелкой:
- простота настройки всех функций системы управления;
- автоматическое регулирование тепловой мощности

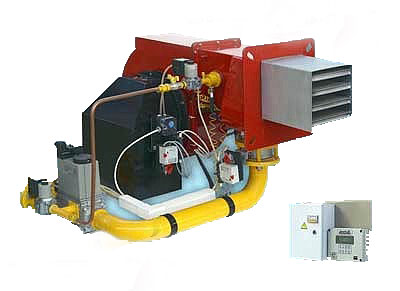

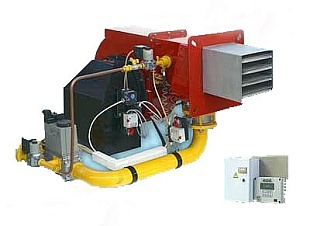

Комплектация горелки:
- горелка газовая
- вентилятор
- устройство розжига
- газовая запорная арматура DUNGS (Германия)
- регулятор расхода газа и воздуха с приводом GRUNER (Германия)
- датчики давления DUNGS (Германия)
- программируемый электронный блок управления
Технические характеристики
| Показатель | Горелки МДГГ | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |
| Номинальная тепловая мощность, МВт | 0,25 | 0,4 | 0,63 | 0,8 | 1,0 | 1,25 | 1,6 | 2,0 | 2,5 | 3,15 | 4,0 | 5,0 | 6,3 | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 |
| Присоединительное давление газа*, КПа, в пределах | 5÷36 | 7÷36 | 10÷36 | 15÷36 | |||||||||||||||
| Диапазон регулирования тепловой мощности | От 20 до 100 % | ||||||||||||||||||
| Номинальный расход газа, калорийность 8100 ккал/м3 (газ по ГОСТ 5542-87)* |
26,6 | 42,6 | 67 | 85,1 | 106,4 | 133 | 170,3 | 212,8 | 266 | 335,3 | 425,7 | 532,1 | 670,5 | 851,4 | 1064,3 | 1330,4 | 1702,8 | 2128,6 | 2660,4 |
| Номинальное давление (разрежение) в камере сжигания, Па, в пределах | от -20 до +500 | ||||||||||||||||||
| Потери давления газа в горелке, кПа, не более | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
| Потери давления воздуха в горелке, кПа, не более | 0,5 | 0,5 | 0,5 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 |
* Иное оговаривается при заказе.
Горелки на попутном нефтяном газе, газе от переработки нефтепродуктов, газе от газификации каменного угля
Работа по совершенствованию горелок МДГГ позволила расширить область применения горелок МДГГ. Разработан новый ряд горелок МДГГ, работающих:
- на попутном нефтяном газе, эксплуатируются на пяти предприятиях, в том числе горелки МДГГ-250Б-ПНГ – 8 шт. на «Елховнефти»
- на топливном газе от переработки нефти в г. Ангарске внедрено пять горелок в гипсовом производстве
- на газе газификации каменного угля, внедрены в Кемеровской области и в Алтайском крае
Более подробную информацию можно получить у наших специалистов:
тел.: (495) 662-97-62e-mail: 6629762@mail.ru
